Обзор ревизий консолей SMD/Genesis

Sega Mega Drive Sega Genesis omonim2007 OMONIM VA1 VA7 VA2.3 VA3 VA4 VA1.8

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 283

#81 deemah

deemah

    Новичок

  • Пользователи
  • Pip
  • 9 сообщений

Отправлено 05 Июль 2015 - 21:51

Я вот тему нашёл на эмулэнде http://www.emu-land....index.php/topic,61267.330.html , мне впринципи аналогично ответили в другой теме там, только я вообще плохо разбираюсь в схемах сеги, и только запутался) как вообще можно это ещё проверить? говорят что это аналог генесис америка и мд1 V5/V6. Уже 20 лет в месте живём, не охото расставаться пока)


  • 0

#82 omonim2007

omonim2007

    Продвинутый пользователь

  • Журналисты
  • PipPipPip
  • 828 сообщений

Отправлено 05 Июль 2015 - 21:59

Я вот тему нашёл на эмулэнде http://www.emu-land....index.php/topic,61267.330.html, мне впринципи аналогично ответили в другой теме там, только я вообще плохо разбираюсь в схемах сеги, и только запутался) как вообще можно это ещё проверить? говорят что это аналог генесис америка и мд1 V5/V6. Уже 20 лет в месте живём, не охото расставаться пока)



Там люди больше толковых советов дадут, а по части клонов - особенно.

PAL 60 значит консолька... ...



В общем, рекомендую с головой погрузиться в тамошний форум, я где-то сам что-то подобное у них находил. С недавних пор этого форума (emu-land) для меня больше не существует, поэтому рассчитывайте на свои силы.


  • 1

#83 deemah

deemah

    Новичок

  • Пользователи
  • Pip
  • 9 сообщений

Отправлено 05 Июль 2015 - 22:04

Спасибо, там просто поконкретнее не получается узнать к сожалению, значит PAL 60 бывает и такое?


  • 0

#84 omonim2007

omonim2007

    Продвинутый пользователь

  • Журналисты
  • PipPipPip
  • 828 сообщений

Отправлено 05 Июль 2015 - 22:08

Да, бывает и такое :)

Вот тут подробнее об этом - wiki


  • 1

#85 deemah

deemah

    Новичок

  • Пользователи
  • Pip
  • 9 сообщений

Отправлено 05 Июль 2015 - 22:11

Спасибо огромное! Буду пытаться дальше тогда разобраться....


  • 0

#86 Speedrunner

Speedrunner

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • 124 сообщений
  • ГородСПб

Отправлено 06 Июль 2015 - 04:18

Судя по видео 50hz, а кварц 53.69 (т.е. в итоге 3,58). В первые вижу такое..т.е. у тебя либо pal 3,58 50 форсится, либо ntsc 3,58 50. Понимаю еще ntsc 4.43, но это...Экзотика прям...


  • 1

#87 deemah

deemah

    Новичок

  • Пользователи
  • Pip
  • 9 сообщений

Отправлено 06 Июль 2015 - 13:44

Просто ещё подключение у мня тюльпаном к видику, а от него к телеку и на вебку ноута снято, это может влиять на частоту?

Вот инфа по плате которую удалось раздобыть:



Переключение регионов, то есть U / E / J. Следовательно, микросхема SE-94. Нужны её выводы 72 и 154. 72 уже выведен на контактную площадку, осталось туда подпаяться. Это будет переключатель Domestic / Overseas. 154 (ПАЛ / НТСЦ) переключаестя с помощью перемычки J1 (снизу от микросхемы). В качестве перемычки запаян нуль-омный резистор (с одной черной полосой), её нужно от всего отсоединить и переключать отдельно.

VDP переключается отдельно, таким же нуль-омным резистором J3, но он и так должен быть установлен в 60 ГЦ.

Судя по кварцам - ПАЛ-60. Судя по джамперам - Америка, то есть как бы Женезис. Аналог МД1 VA5/VA6.



Вот не понимаю ещё про 72 вывод, что такое Domestic / Overseas?


  • 0

#88 Speedrunner

Speedrunner

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • 124 сообщений
  • ГородСПб

Отправлено 07 Июль 2015 - 01:08

Под палом 60 я всегда понимал pal 4,43 60 а не pal 3,58 60. К тому же на видео явно 50гц. Domestic - домашний (внутренний) регион, т.е. только японский. Overseas (заморский) - euromd и genesis (куда пал азию относить я пока не разобрался, ибо есть кой какие противоречия).
Вообще я увидел ещё и доп кварц (резонатор) рядом с кодером, скорее всего он даёт 4,43 на него и активен именно он сейчас в данный момент. Поскольку есть кварцевый генератонатор на 53,69 (он же 3,58), есть шанс получить чистый ntsc, если переключить кварц. Возможно и pal60 наверное, если есть отдельный джампер на герцовку, тогда просто его разомкнуть и пользоваться кварцем на 4,43.


  • 2

#89 deemah

deemah

    Новичок

  • Пользователи
  • Pip
  • 9 сообщений

Отправлено 07 Июль 2015 - 03:55

Ну вроде как он J3, прям под R15 справа от кварца, конечно больше интересно пойдут ли на неё железяки без модов сд и 32 японские (если регион Америка судя по джамперу) или американские всётаки.


  • 0

#90 Speedrunner

Speedrunner

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • 124 сообщений
  • ГородСПб

Отправлено 07 Июль 2015 - 10:44

Скорее всего


  • 1

#91 omonim2007

omonim2007

    Продвинутый пользователь

  • Журналисты
  • PipPipPip
  • 828 сообщений

Отправлено 06 Август 2015 - 05:48

Мы же здесь собрались, чтобы не только с серьёзными лицами обсуждать технические характеристики консолей, правда?

Вот интересный случай из жизни. Написал я одному человеку короткое письмо, попросил сфоткать внутренности продаваемой им консоли из магазина Dendy (cтиплеровский клон Pro 16-бит). Получил фотки, отписался, что типа: "жаль, это всего лишь клон; ну, я не просто для интереса попросил, а ожидал увидеть оригинальное железо внутри; ну, если хотите продать, то могу купить за 700 рублей, не дороже, ведь это всего лишь клон...". Для тех кто не знает, я родом из Беларуси, до 22 лет жил там, ну а потом уже как-то так получилось, что стал гражданином мира. То есть, для меня слова "Dendy" и "Стиплер" почти ничего не значат. Так вот, я получил такой ответ (копирую один в один, дословно):

"Вы меня за дурака принимаете??? ) Ничего не знаю про клон, ибо в стиплеровском магазине куплена была и точка! И по факту, даже если это моя приставка клон, от оригинальной сеги первой модели она ничем не отличается в худшую сторону!!!! Сравнивал! И картинку и звук! И кто сказал что у меня нет желающих за 1200??? Просто они не из Москвы! БЕГУ И ТАПОЧКИ ТЕРЯЮ ВАМ ПРОДАВАТЬ ЗА 700 )))) Насмешили ))Мне не интересен Ваш проект. Может вообще за бесплатно?? Совсем уже обнаглели! Если у Вас в Беларуси такие цены, то это не значит что в Москве они такие! Не надо мне тут про цену ЛЯ ЛЯ!!! В Москве 1200р за подобную консоль это более чем по-человечески! Здесь по 2000 они уходят! Моя цена адекватна и я никуда не тороплюсь! Я 2 такие уже продал по 1200 без проблем и эту продам! Покупатель всегда найдётся! А чего я Вам вообще доказываю? Вам небось для перепродажи.. В БАН! ОДНОЗНАЧНО! ОН мне 700р... ))))Ты и современное барахло за эти деньги не купишь... Чудик ... ) А ГБИКС - свора барыг КУПИ/ПРОДАЙ для меня вообще не показатель, на авито продастся!!! Насмешил ))"

Забавная история :D

P.S. Тушка продаётся в объявлении за 1 200 рублей. Фотка платы:



  • 0

#92 Speedrunner

Speedrunner

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • 124 сообщений
  • ГородСПб

Отправлено 06 Август 2015 - 15:10

ЛОЛ... А вообще такая консолька должна работать со всеми аддонами и, по крайней мере, по звуку быть где то рядом с мд1 (вон и ямаха перемарикрованная имеется). Вообще если за косарь со всеми причиндалами бы была, то неплохо.


  • 0

#93 omonim2007

omonim2007

    Продвинутый пользователь

  • Журналисты
  • PipPipPip
  • 828 сообщений

Отправлено 06 Август 2015 - 15:19

Да, я знаю, что клоны первых моделей были довольно грамотно сделаны.



Тут весь вопрос в том, что среди первых ревизий оригинальных консолей нет плохих ревизий (кроме, понятное дело, VA7), а покупать при цене оригинальной тушки 1500...2000 рублей какой-то непонятный клон за 1200 совсем не хочется. Ему цена 500-700 рублей от силы, ну или 1000 рублей со всеми причиндалами типа БП, двумя джоями и ФМ кабелем - да, самое то.


  • 0

#94 omonim2007

omonim2007

    Продвинутый пользователь

  • Журналисты
  • PipPipPip
  • 828 сообщений

Отправлено 14 Сентябрь 2015 - 14:49

Перечитал и подправил основную тему, добавил информацию по кодеру ROHM BH7236AF.



Если у кого-нибудь есть много свободного времени, прошу всё перечитать и проверить. Одна голова - хорошо, а две - лучше :)


  • 0

#95 Speedrunner

Speedrunner

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • 124 сообщений
  • ГородСПб

Отправлено 02 Декабрь 2015 - 00:08

Порылся в сети и нашёл фоточки корейской версии мд2, а именно Samsung Super Aladdin Boy 2, model SPC-1600R. По сути мд2 va0 ntsc, на чипе 315-5487, что встречались в японках. Усилки LM324m, чуть другие визуально.
http://s1209.photobu...2?sort=9&page=1
Коммент с сеги-16: It's a VA0 with bad sound and dark vertical bars. Кодер гнусовский



  • 2

#96 omonim2007

omonim2007

    Продвинутый пользователь

  • Журналисты
  • PipPipPip
  • 828 сообщений

Отправлено 02 Декабрь 2015 - 05:02

Спасибо, именно то, что надо!

Сегодня-завтра добавлю их в тему.

Я у этого чела на sega-16.com форуме ещё давно просил оригинальные фотки мне прислать, так и не дождался...


  • 0

#97 pdru

pdru

    Новичок

  • Пользователи
  • Pip
  • 3 сообщений

Отправлено 24 Декабрь 2015 - 10:21

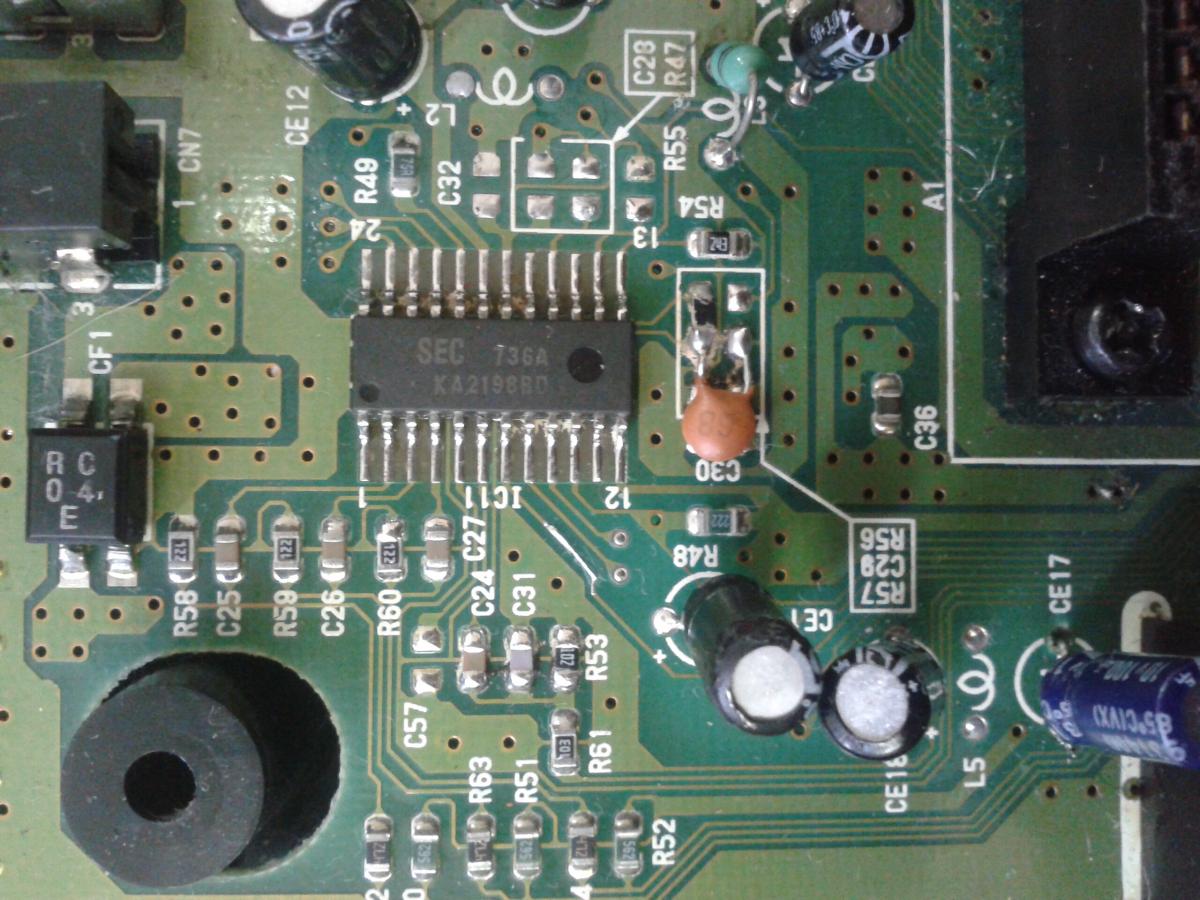

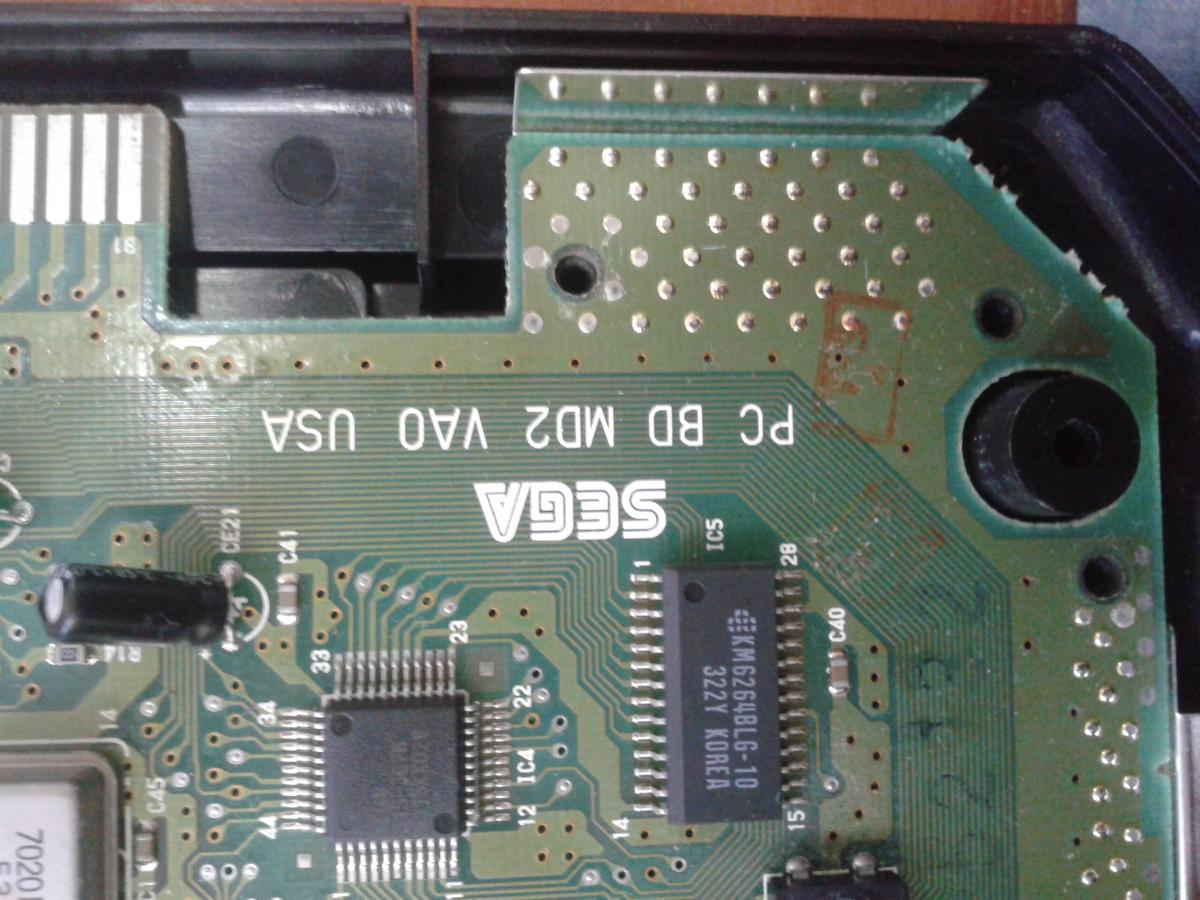

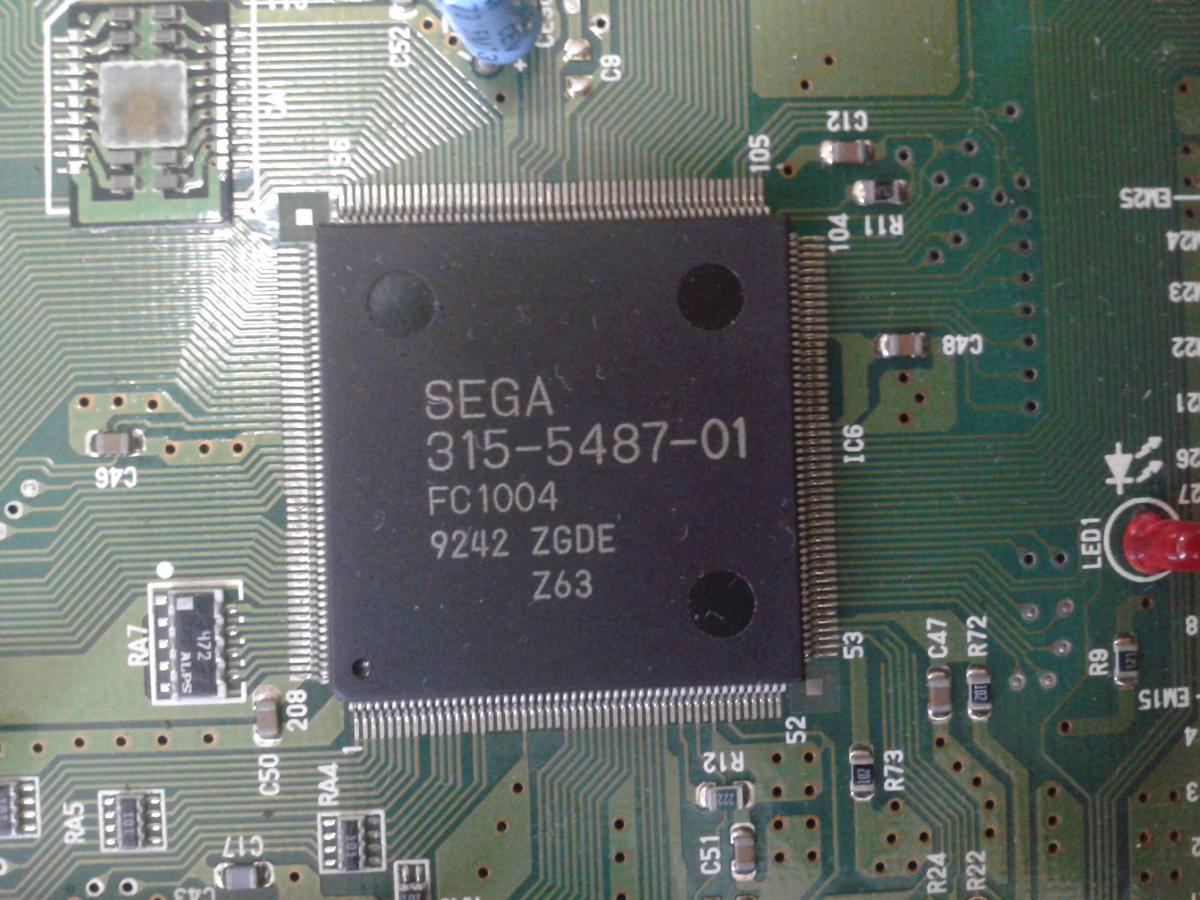

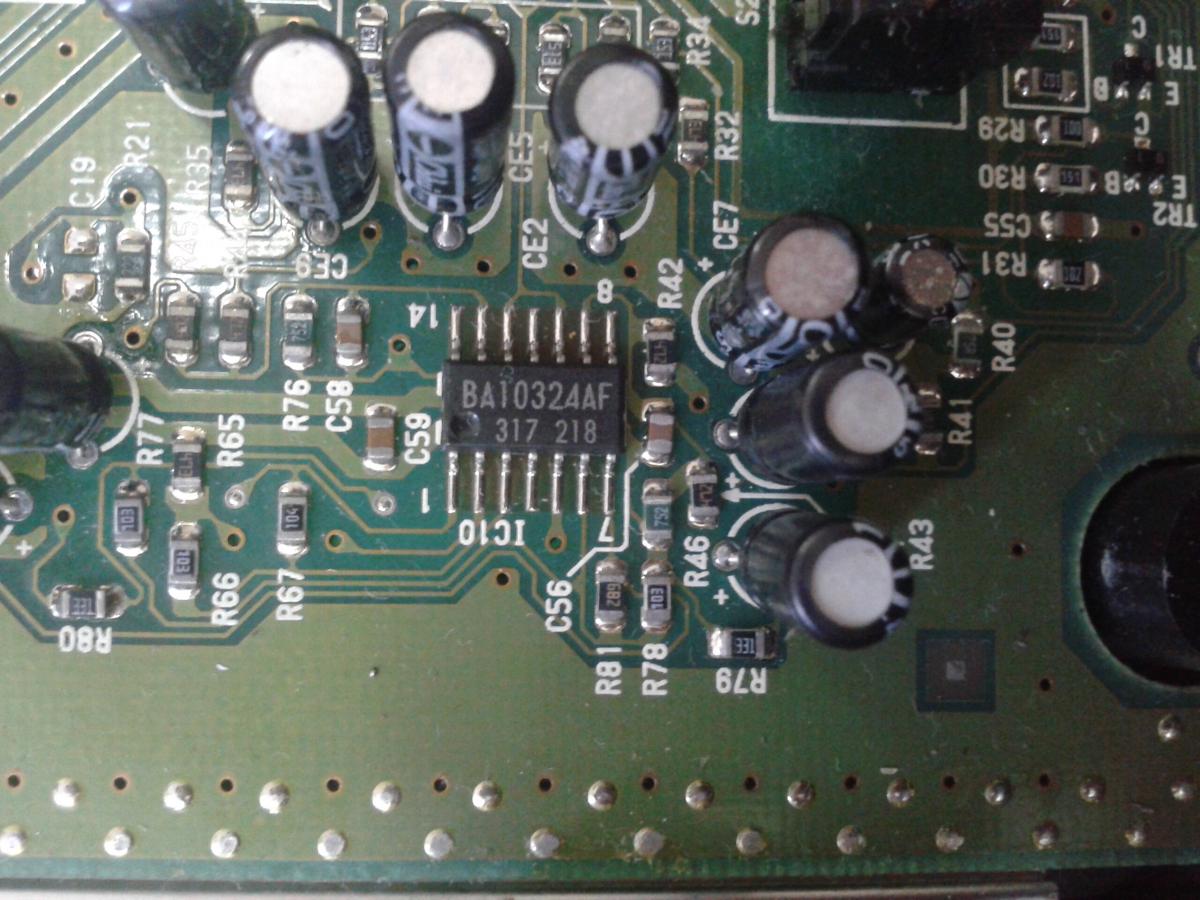

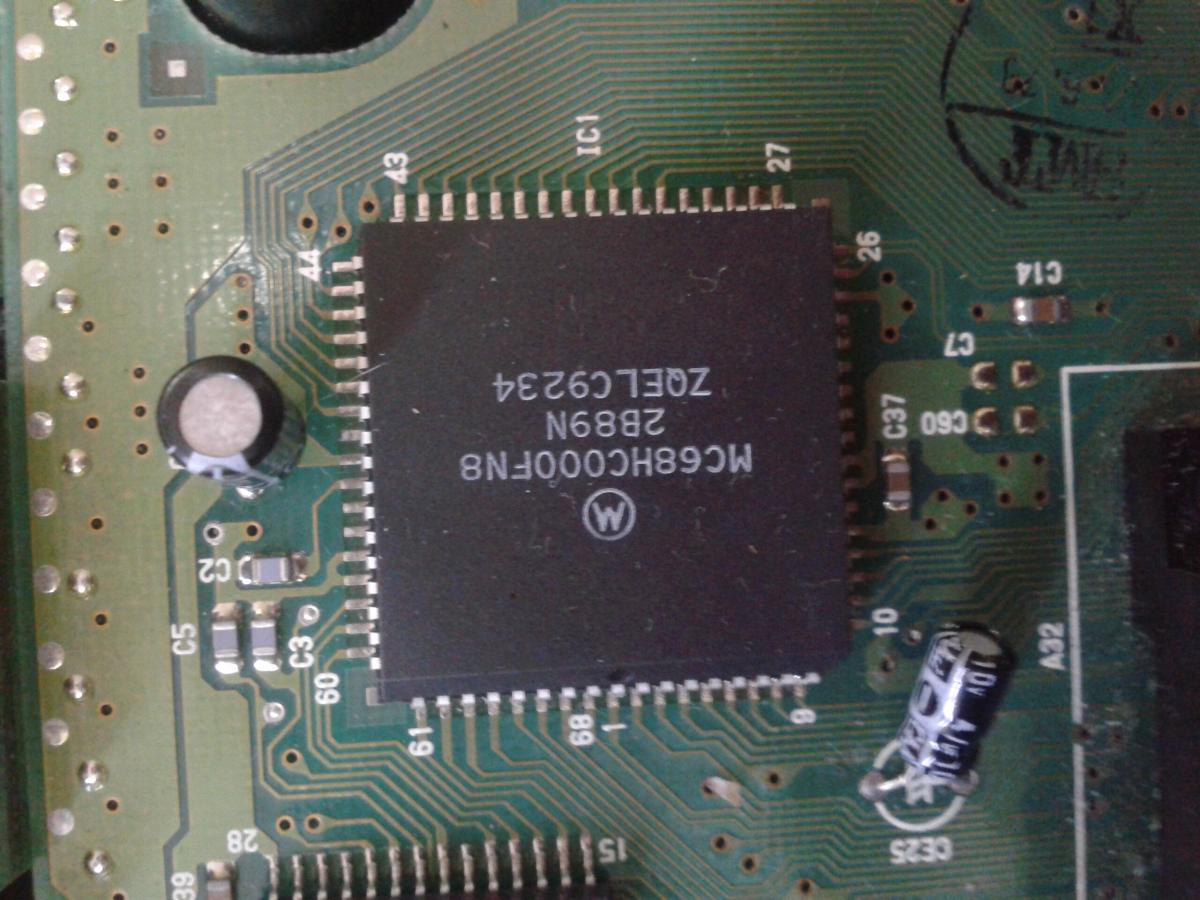

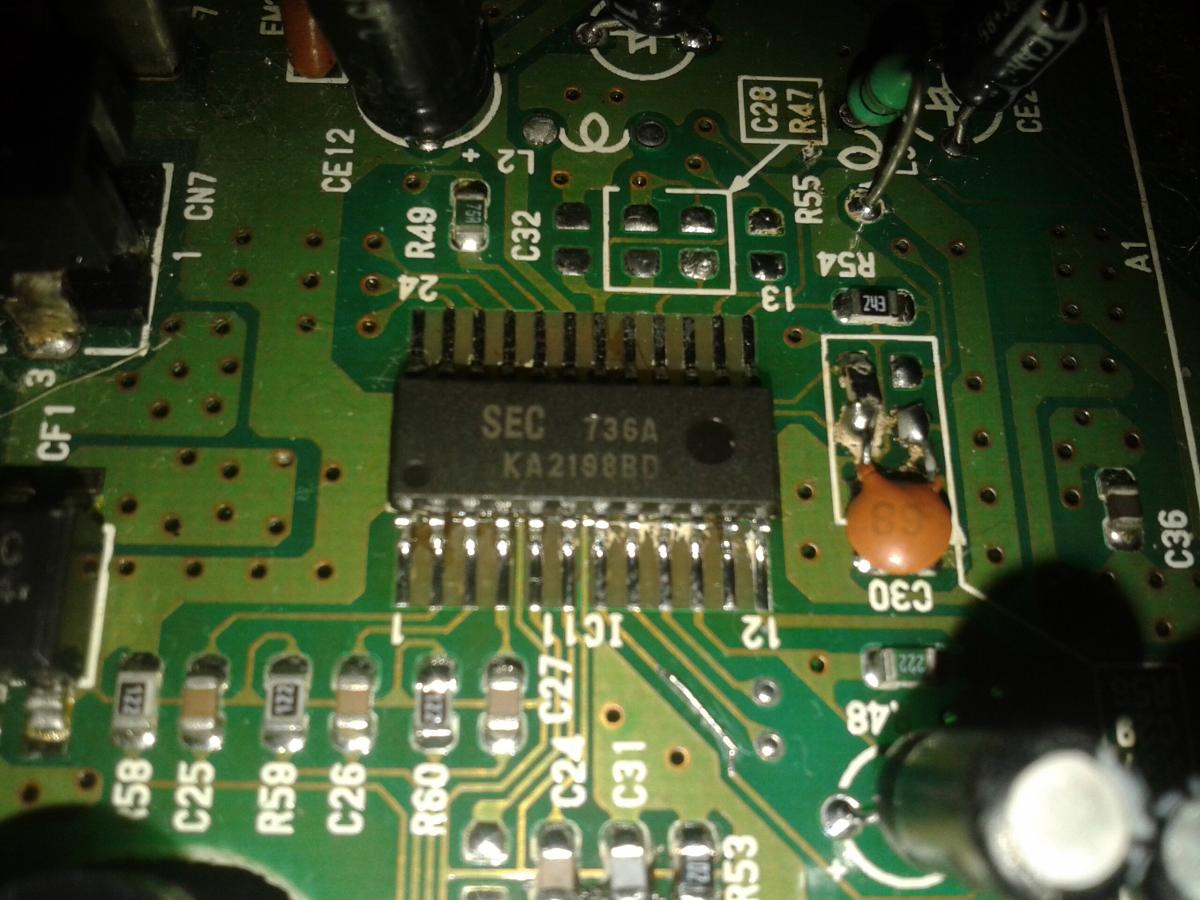

Раскрутил SG2 VA0 (тайвань). Кодер — KA2198BD. Если нужно для проекта могу фоток наделать.


  • 1

#98 omonim2007

omonim2007

    Продвинутый пользователь

  • Журналисты
  • PipPipPip
  • 828 сообщений

Отправлено 24 Декабрь 2015 - 10:29

Раскрутил SG2 VA0 (тайвань). Кодер — KA2198BD. Если нужно для проекта могу фоток наделать.



Да, конечно, было бы очень здорово!



Отписался в личку.


  • 0

#99 pdru

pdru

    Новичок

  • Пользователи
  • Pip
  • 3 сообщений

Отправлено 24 Декабрь 2015 - 11:04

Общие фотки платы смогу сделать вечером.



Прикрепленные файлы


  • 1

#100 pdru

pdru

    Новичок

  • Пользователи
  • Pip
  • 3 сообщений

Отправлено 25 Декабрь 2015 - 09:28

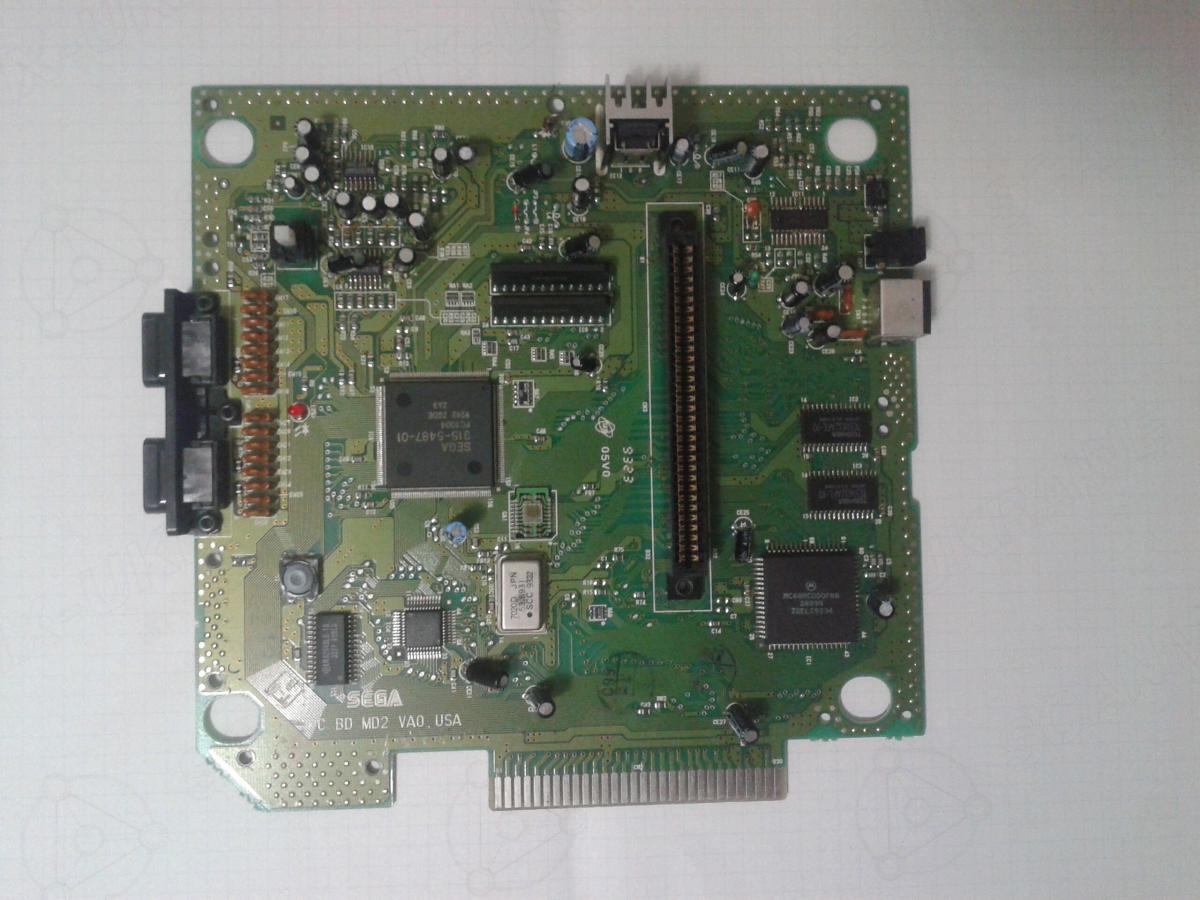

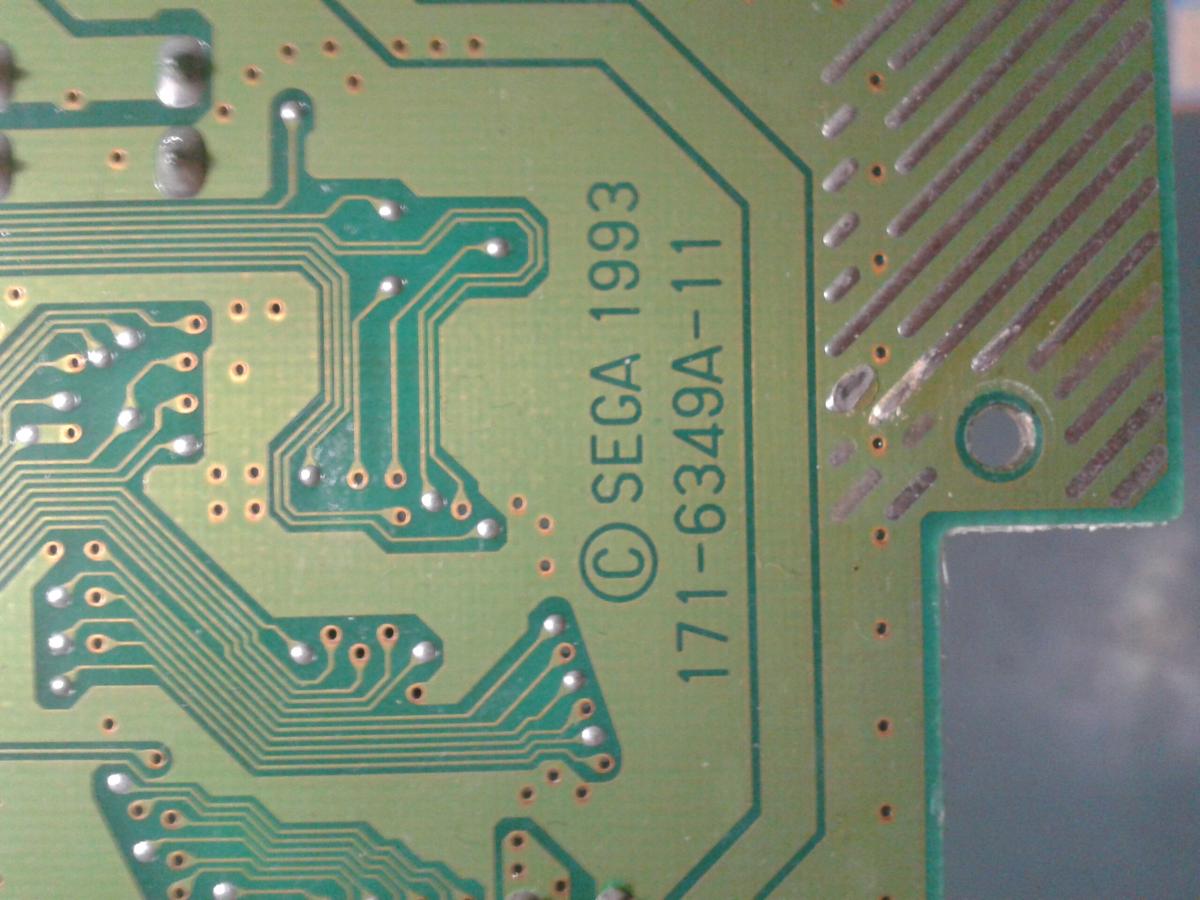

Общие фотки платы смогу сделать вечером.

Хайрезы смогу сделать на след неделе а пока что только на телефон.

Прикрепленные файлы


  • 1
